1、背景介绍
随着数字广播电视技术的发展，节目数量越来越多，传统对电视广播节目的监测已经不能满足广大数字电视运营商和服务商的要求。PBI的数字电视多画面监测转码设备是为满足新的需求而设计的一款集智能化音视频内容监测、可视化声光报警、多格式编码存储和多画面组合显示等功能于一体。本系统运行稳定、功能全面、低成本、低能耗，满足了各级广电网络公司、电视台、监测中心、地球站、发射台等广播电视播出和监管单位的安全播出的要求。
数字电视多画面监测转码系统，基于TS over IP的输入信号，对广播或电视的多路复用码流MPTS或单路复用码流SPTS进行软件解码，以多画面的形式显示出来，并进行实时音/视频内容的智能监测，当故障发生时，将监测结果实时显示在屏幕上的同时，还通过语音报警、远程报警通知等多种形式进行发布和自动管理，根据用户的选择还可将音视频节目转换成MPEG4/H.264等格式进行本地存储。本系统还具有操作简单易用的特点，支持本地操作和远程操作，支持SNMP。
数字电视多画面监测转码系统，报警准确、操作简单、功能全面，为机房的工作人员直观、准确地发现故障，及时排除故障，查询已发生的故障录像等提供了很大的方便，为有线电视的安全播出提供了保障。
2、功能简介
2.1功能描述l
支持TS over IP MPEG2格式输入l
同时进行监测转码最多可以支持MPEG4格式节目40路，H.264格式节目16路，AVS+格式节目10路l
支持TS流分析l
支持多画面任意组合l
支持叠加显示模拟/数字时钟l
支持播出任一路节目的声音播放l
可以实现小画面的放大l
支持多1、2、4路大屏显示l
支持音视频无数据报警、音频无伴音、音量过大、过小报警，双声道、单声道可设置，视频静帧、黑场报警l
支持用户手动设置每个频道的监测参数l
支持多种方式的声光报警包括语音报警、OSD报警显示、远程报警输出，并将报警存入数据库l
支持多种格式（MPEG4、H.264、wma等）多种码率（400~1024）编码的本地存储，并将文件记录存入数据库l
支持每路节目以星期为周期设置监测、转码运行图l
支持本地操作和远程操作l 支持SNMP协议，
支持第三方设备进行监控

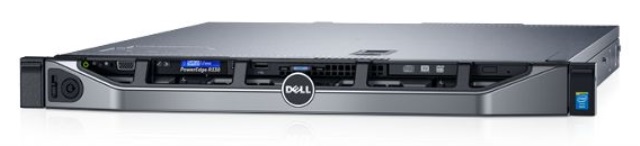

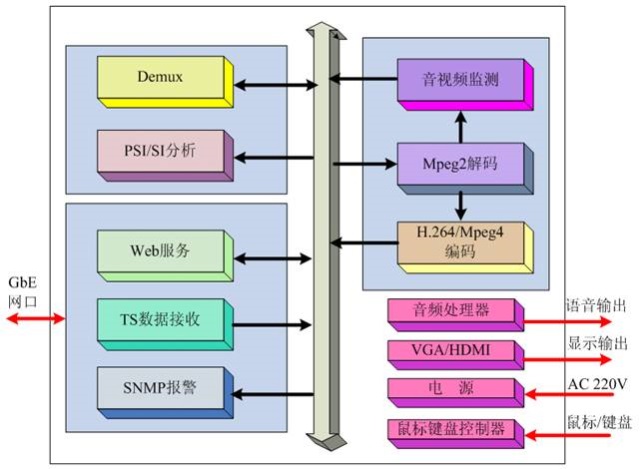

2.2设计框图
2.3应用领域应用于有线电视前端DVB的监测、监视和监控业务。
3、系统功能

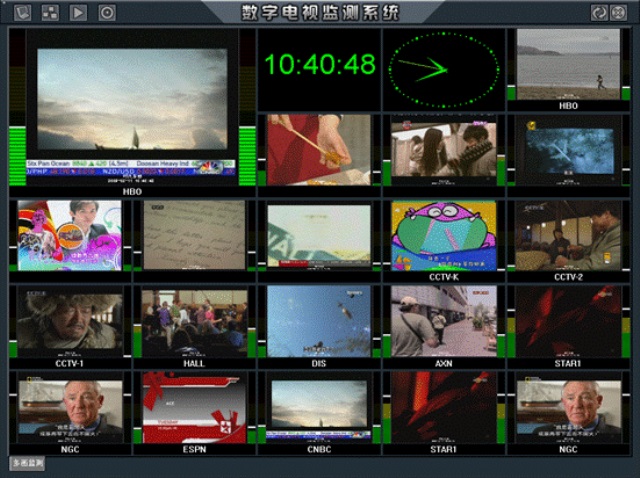

3.1多画面显示与监测
解码方式：数字信号直接解码
输入接口：IP（组播流）
具备2路千兆以太网口
输入比特率：0-214 Mbit/s
输入丢失：17 dB
支持DVB-T/S/C标准和高清标准
单机支持同时监测16路以上或同时监测并转码16路以上音视频画面
每台监测主机通过VGA或者DVI接口把多套节目画面和音量指示送到大屏上组合显示，显示分辨率1280×1024以上
用户可以设定左声道、右声道或双声道三种方式显示
节目设置信息（包括画面组合方式、显示信息和节目源组播地址等）从数据库中获取
多路独立图像、音频处理模块，支持图像、音频分析及音柱显示功能
多画面同屏显示处理器，支持HDTV、VGA、TV等显示接口
显示处理：隔行/逐行，适应不同的显示设备l 无丢帧完全显示
视频显示窗口设置：4:3/16:9
画面组合可以由用户定制，任何一个电视频道画面可以放大到全屏，同时监听此频道声音
具备自定义显示模板功能l 自动读出、显示节目源信息
提供彩色音频VU表，双声道音频显示，以叠加在画面边缘实时变化的彩色音量柱来指示音量的大小，实现任意一路音频输出，具备无伴音报警
自动识别静帧、黑场等图像，对节目中的音、视频内容进行实时分析检测，准确报告黑场、静帧、音频静音等播出异态。
报警门限单独可调，结合声音判断静帧，有效识别正常静止画面l 节目丢失时，监测画面为黑屏l 提供清晰明了的语音提示报警、醒目的OSD字符提示报警等多种报警方式
可扩展功能：结合码流监测结果，缩短黑场静帧等音视频内容异态报警的时间
3.2网络集中管理
多台集群管理
集中的信息管理，包括报警事件记录，日志等l 报警事件完全记录、查询
多种报警方式输出：声音/光电
3.3数据库记录和查询功能
系统可以根据不同用户进行权限管理
完善的数据库功能，码流和节目层面的所有异态类型、发生时间、节目属性均可以数据库的记录和查询
系统应具有完备的日志系统，便于查询管理l 报警和日志存储1个月以上
3.4报警监测1)
1） 报警内容l
黑屏有伴音开始
黑屏有伴音结束
黑屏无伴音开始
黑屏无伴音结束
静帧有伴音开始
静帧有伴音结束
静帧无伴音开始
静帧无伴音结束
无伴音开始
无伴音结束
2) 报警规则时间；通道号；报警内容（以分号作为间隔）同一时间段内每个通道只允许一个报警持续。例如：系统在某一个时间报出“黑屏无伴音开始”，当伴音恢复，黑屏没有恢复时，应先报“黑屏无伴音结束”，然后报“黑屏有伴音开始”。
3) 用户可以设定左声道、右声道或双声道三种方式进行监测
3.5转码存储
转码生成的文件为MPEG4文件为流媒体文件，直接可以在IP网上进行流式播放
生成文件的码率可调，100Kbps～1Mbps
每一个服务器可以同时支持至少16路以上的转码
转码的分辨率在CIF以上，视频画面质量优
两个生成文件的间隔之间数据不丢失
自定义存储文件的时间间隔
可以切割任意指定时间段的音视频内容
实现对转码音视频文件的准确定位
图像与伴音保持稳定同步
